3.1. Allgemeines

Mit dem Modul INTERSECT können Flächen, Linien und Punkte miteinander verschnitten werden. Zum Beispiel aus der amtlichen Vermessung die Liegenschaften mit der Bodenbedeckung und den Einzelobjekten.

INTERSECT wird mit:

|INCL \script\intersect.mod

in einer ICS RUN1-Konfiguration verfügbar gemacht.

3.2. Abhängigkeiten von anderen Modulen

Der Modul verwendet die Klasse TOPO und GEOINDEX.


	Der Modul `INTERSECT` kann nicht gleichzeitig mit der Klasse `TOPO` und/oder `GEOINDEX` oder einem Modul, dass die Klasse `TOPO` und/oder `GEOINDEX` verwendet, angewendet werden. Bedingt die Verarbeitung einer Konfiguration eine Verwendung solcher Module mit der Klasse `TOPO` und/oder `GEOINDEX`, so ist die Konfiguration so zu gestalten, dass die Verarbeitung mit den Modulen sequentiell erfolgt

3.3. Beispiel

3.3.1. Ausgangslage

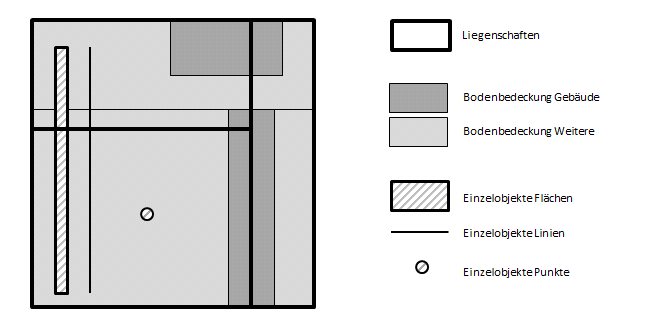

Abbildung C.1.

Das Beispiel zeigt als Ausgangslage eine Situation der Amtlichen Vermessung mit Flächen der Liegenschaften, Flächen der Bodenbedeckung und Flächen, Linien und Punkten der Einzelobjekte.

Die Objekte für einen Verschnitt werden wie folgt in das Modul INTERSECT mit der Prozedure INTERSECT_WRITE_OBJECT3,<Classname>,<Geometrie>,<Objekt-Map> geschrieben.

MAP INPUT_SOURCES

   ! INTERLIS objects read
   !----------------------
   I1 => ILTOPO,OPT.input

END_MAP

MAP INOUT

   ! INTERLIS objects write to intersect-module
   !-----------------------------------------
   I1                                  => IN.TOPIC,IN.TABLE
   I1,Bodenbedeckung,BoFlaeche_Area    => INTERSECT_WRITE_OBJECT3,IN.TABLE,IN.GEOM,IN
   I1,Einzelobjekte,Flaechenelement    => INTERSECT_WRITE_OBJECT3,EOFlaechenelement,IN.Geometrie,IN
   I1,Einzelobjekte,Linienelement      => INTERSECT_WRITE_OBJECT3,EOLinienelement,IN.Geometrie,IN
   I1,Einzelobjekte,Punktelement       => INTERSECT_WRITE_OBJECT3,EOPunktelement,IN.Geometrie,IN
   I1,Liegenschaften,Liegenschaft_Area => INTERSECT_WRITE_OBJECT3,IN.TABLE,IN.GEOM,IN
   I1,*                                => OFF

END_MAP

3.3.2. Verschnitt Modus MAININTERSECTION

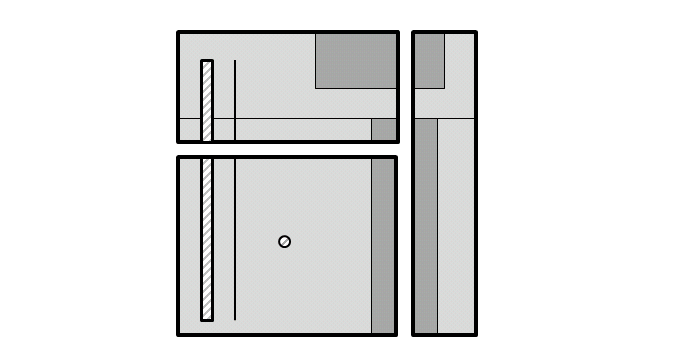

Abbildung C.2.

Der Verschnitt im Modus MAININTERSECTION liefert pro Objekt der Hauptklasse Fläche der Liegenschaften ein Objekt. Jedes Objekt beinhaltet als Listen die Verschnittgeometrien der Unterklassen Flächen der Bodenbedeckung, Flächen der Einzelobjekte, Linien der Einzelobjekte und Punkte der Einzelobjekte.

Der Veschnitt wird wie folgt berechnet und die Objekte gelesen.

MAP INPUT_SOURCES

   ! MAININTERSECTION intersect example source
   !----------------------------------------
   SM => INTERSECT,MAININTERSECTION,Liegenschaft_Area,BoFlaeche_Area,EOFlaechenelement,EOLinienelement,EOPunktelement

END_MAP

MAP INOUT

   ! MAININTERSECTION intersect example objects read
   !----------------------------------------------
   SM => DISPLAY_INTERSECT_OBJECT0

END_MAP

3.3.3. Verschnitt Modus INTERSECTION

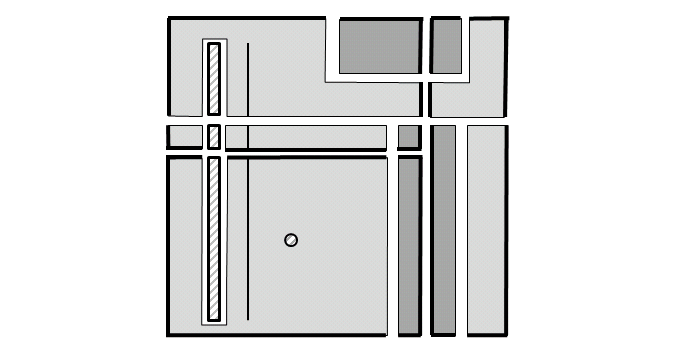

Abbildung C.3.

Der Verschnitt im Modus INTERSECTION veschneidet alle Klassen mit Flächen mieinander und liefert zu jeder Verschnittfläche ein Objekt. Jedes Objekt beinhaltet als Listen die Verschnittgeometrien der Unterklassen vom Type Linien und Punkte.

Der Veschnitt wird wie folgt berechnet und die Objekte gelesen.

MAP INPUT_SOURCES

   ! INTERSECTION intersect example source
   !------------------------------------
   SI => INTERSECT,INTERSECTION,Liegenschaft_Area,BoFlaeche_Area,EOFlaechenelement,EOLinienelement,EOPunktelement

END_MAP

MAP INOUT

   ! INTERSECTION intersect example objects read
   !------------------------------------------
   SI => DISPLAY_INTERSECT_OBJECT0

END_MAP

3.4. Funtionsweise

Der Modul INTERSECT kennt zwei Modi von Verschnitten.

MAININTERSECTION (Verschnitt Hauptklasse mit Unterklassen)

Der Modus MAININTERSECTION verschneidet die Objekte einer Hauptklasse mit den Objekten der Unterklassen. Das heisst, jedes Objekt der Hauptklasse beinhaltet die mit der Geometrie des Hauptobjektes verschnittenen Geometrien der Unterobjekte, sofern ein Verschnitt möglich ist.

INTERSECTION (Verschnitt Klassen)

Der Modus INTERSECTION verschneidet die Objekte aller Klassen.

Beinhalten die Klassen Flächen, so werden die Flächen miteinader verschnitten und ergeben Schnittflächen. Weitere Klassen der Typen Line und Point werden mit diesen Schnittflächen verschnitten.

Beinhalten die Klassen keine Flächen, so wird die erste Klasse herangezogen und die weiteren Klassen werden mit dieser ersten Klasse verschnitten.

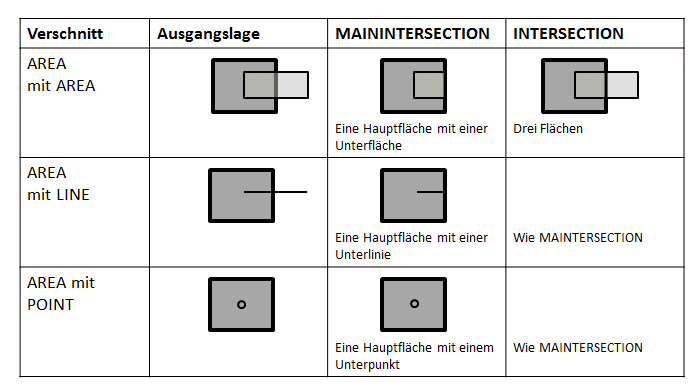

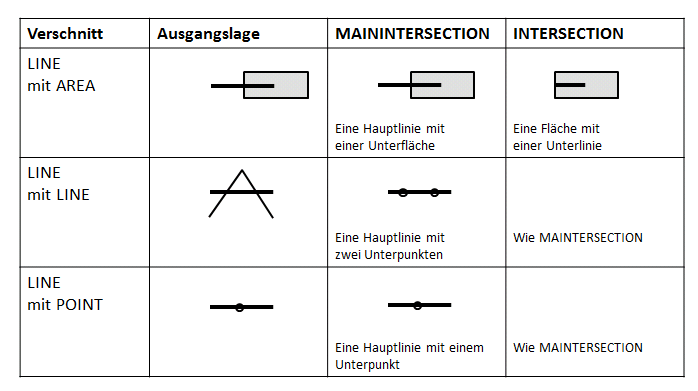

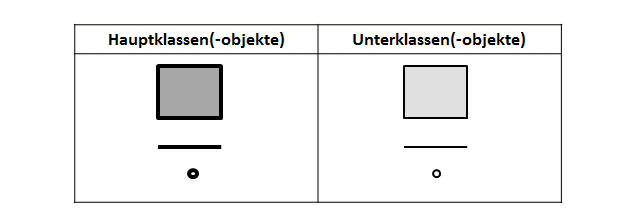

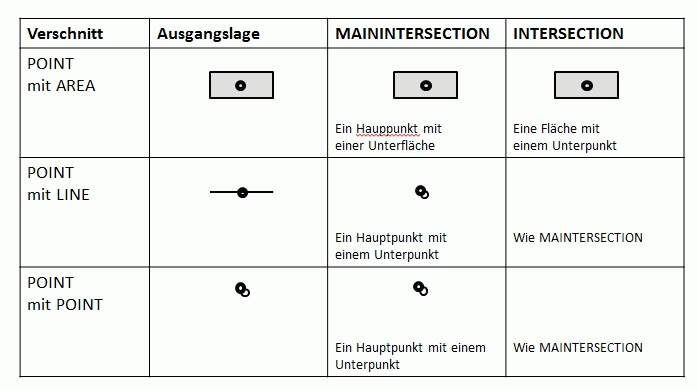

Die Verschneidung wird wie folgt berechnet.


	Beim Modi INTERSECTION sind alle Klassen gleichberechtigt, es gibt keine Hauptklasse, respektive Hauptobjekte.

3.5. Hilfskonfiguration

Zur Anwendung des Modules stehen folgende Anteile und Konfigurationen zur Verfügung.

ILTOOLS_DIR\system\models\INTERSECT.ili

Allgemeines INTERLIS 1 Modell um Resultate eines Verschnittes nach INTERLIS zu transferieren.

ILTOOLS_DIR\system\script\intersect\INTERSECT.cfg

INTERLIS nach INTERLIS Konfiguration für einen Verschnitt der amtlichen Vermessung. Der Verschnitt wird im Logfile angezeigt und nach INTERLIS in das Modell INTERSECT.ili transferiert.

Die Konfiguration kann kopiert und einfach an andere Modelle angepasst werden.

ILTOOLS_DIR\system\script\intersect\INTERSECT_il2shp.cfg

INTERLIS nach Shapefile Konfiguration. Daten in INTERLIS im Modell INTERSECT.ili werden nach Shapefile transferiert.

Die Konfiguration kann kopiert und einfach an andere Modelle angepasst werden.

Dient zur Visualisierung eines Verschnittes in Shapefile.

3.6. Parametermap INTERSECT_PARAM

Folgende Parameter können in der Map INTERSECT_PARAM für den Modul gesetzt werden:

Parameter	req/opt	Beschreibung
`STATISTICS`	o	`ON` oder `OFF`, Default = `OFF`. Statistik anzeigen.
`SILENT`	o	`ON` oder `OFF`, Default = `OFF`. Meldungen anzeigen.
`AREA_LIMIT`	o	`REAL`. Default = `0.0`. Flächen kleiner als die Limite nicht berücksichtigen.
`STROKE`	o	`REAL\|STRING`. Default = `OFF`. Sollen Kreisbögen in Liniensegmente aufgelöst werden. `OFF` : Kreisbögen werden nicht aufgelöst. `REAL`-Wert: definiert die Auflösung. Details siehe in der Beschreibung der Methode `ICS.STROKE` .
`RESOLUTION`	o	`REAL`. Default = `0.001`. Geometrische Auflösung der Inputgeometrien. Für mm muss z.B. `0.001` eingegeben werden.
`OVERLAP`	o	`REAL`. Default = `0.2`. Möglicher Overlap für Kreisbögen gemäss INTERLIS Spezifikation (z.B. `0.2`).

3.7. Objektmodell

Dem Modul INTERSECT werden Objekte mit der vordefinierten Prozedur INTERSECT_WRITE_OBJECT3 übergeben (s.a. unten). Die Verarbeitung der Objekte erfolgt mit dem Öffnen des Modules mit der vordefinierten Prozedur INTERSECT_OPEN (s.a. unten), die mit RUN1 automatisch aufgerufen wird. Mit den Argumenten zur Prozedur INTERSECT_OPEN wird die Art der Verarbeitung und die zu verarbeitenden Klassen definiert. Je nach Art der Verarbeitung liefert die Berechnung folgende IN-Objekte:

Komponenten für jedes IN-Objekt für die Berechnungsart MAININTERSECTION,mainclass,class,...

Die Berechnung im Mode MAININTERSECTION liefert als Objekte die originalen Objekte der Hauptklasse zurück. Zusätzlich enthält ein Hauptobjekt als Listen die Objekte der Unterklassen mit den Verschnitten, die in der Fläche des Objekt der Hauptklasse enthalten sind.

Komponente	req/opt	Beschreibung
`IN.INTERSECT_MODE(s)`	r	Verschnitt-Methode `INTERSECTION`oder `MAININTERSECTION.`
`IN.INTERSECT_TYPE(s)`	r	Geometrie Type der Verschnittgeometrie `area`, `line` oder `point`.
`IN.INTERSECT_GEOM(g)`	r	Verschnitt-Geometrie.
`IN.INTERSECT_AREA(r)`	o	Flächeninhalt wenn die Verschnitt-Geometrie eine Fläche ist.
`IN.INTERSECT_LENGTH(r)`	o	Linienlänge wenn die Verschnitt-Geometrie eine Linie ist.
`IN.<attribute>(*)`	o	Alle Attribute des originalen Objektes der Hauptklasse.
`IN.<class> (li)`	o	Eine Liste pro beteiligte Klasse, mit allen Objekten und Attributen der Klasse, die in der Verschnitt-Geometrie `IN.INTERSECT_GEOM` enthalten sind.
`IN.<class>.INTERSECT_MODE(s)`	r	Verschnitt-Methode `INTERSECTION`oder `MAININTERSECTION.`
`IN.<class>.INTERSECT_TYPE(s)`	r	Geometrie Type der Verschnittgeometrie `area`, `line` oder `point`.
`IN.<class>.INTERSECT_GEOM(g)`	r	Verschnitt-Geometrie.
`IN.<class>.INTERSECT_AREA(r)`	o	Flächeninhalt wenn die Verschnitt-Geometrie eine Fläche ist.
`IN.<class>.INTERSECT_LENGTH(r)`	o	Linienlänge wenn die Verschnitt-Geometrie eine Linie ist.
`IN.<class>.<attribute>(*)`	o	Alle Attribute des originalen Objektes.

Komponenten für jedes IN-Objekt für die Berechnungsart INTERSECTION,class,class,...

Die Berechnung im Mode INTERSECTION liefert als Objekte die einzelnen Verschnitte der Objekte der beteiligten Klassen zurück. Neben den geometrischen Informationen der Verschnitte werden als Listen auch die in den Verschnitten enthaltenen Objekte der beiteiligten Klassen zurückgegeben.

Komponente	req/opt	Beschreibung
`*`	r/o	Alle komponenten wie bei der Berechnung om Mode `MAININTERSECTION` ausser den Attributen `IN.<attribute>`, weil des bei diesem Mode keine Hauptklasse gibt.

Komponenten für jedes IN-Objekt nach der Methode INTERSECT_GROUP_CLASS2,class,groupkeyattr

Nach der Berechnung des Verschnittes können beim Lesen der Verschnitt-Geometrien mit INTERSECT_GROUP_CLASS2 Unterklassen gruppiert werden. Beim Lesen der Verschnitte wird im IN-Objekt jede Unterklasse mit einer Liste der Teilgeometrie gelesen. Mit dieser Methode können die Teilgeometrien der Unterklassen nach dem Wert eines Attributes groupkeyattr gruppiert werden.

Komponente	req/opt	Beschreibung
`*`	r/o	Alle Attribute wie aus Verschnitt oben.
`IN.INTERSECT_AREA(r)`	r	Flächeninhalt der Flächengeometrie.
`IN.<attribute>(*)`	o	Alle Attribute des originalen Objektes der Hauptklasse.
`IN.<subclass>(li)`	o	Eine Liste pro beteiligte Unterklasse, mit allen Objekten und Attributen der Unterklasse, die in der originalen Flächengeometrie `IN.INTERSECT_GEOM` des Objektes der Hauptklasse enthalten sind. Die Liste der Unterklasse enthält Objekte gruppiert nach den Wert des Attributes `groupkeyattr` .
`IN.<subclass>.INTERSECT_COUNT(a)`	o	Die Anzahl der Teilflächen der Unterklasse und der Gruppe.
`IN.<subclass>.INTERSECT_GEOM(li)`	o	Eine Liste der Teilflächen der Unterklasse und der Gruppe.
`IN.<subclass>.INTERSECT_AREA(r)`	o	Die Summe des Flächeninhalt der Teilflächen der Unterklasse und der Gruppe.
`IN.<subclass>.<groupkeyattr>`	o	Das Attribute mit dem Wert für die Gruppenermittlung der Unterklasse .
`IN.<subclass>.<attribut>(*)`	o	Alle Attribute des ersten gefundenen originalen Objektes der Unterklasse und der Gruppe.

3.8. Exportierte Prozeduren und Methoden

Vor der Berechung des Verschnittes mit der Prozedur INTERSECT_OPEN müssen die Objekte des Verschnittes in das Modul geschrieben werden. Dies erfolgt mit folgender Prozedur.

Prozedur	INTERSECT_WRITE_OBJECT3 ! s class, g geometry, m map
Beschreibung	Schreibt eine Fläche für die Flächenberechnung in den Modul. `<class>` ist der Namen der Klasse des Objektes. `<area>` ist Flächengeometrie des Objektes. `<map>` ist der Namen oder die Referenz einer Map, die weitere Attribute des Objektes beinhaltet.
Beispiel	... => INTERSECT_WRITE_OBJECT3,Liegenschaft,IN.GEOM,IN

Nachdem die Objekte für den Verschnitt mit der Prozedur INTERSECT_WRITE_OBJECT3 in das Modul geschrieben worden sind, kann der Verschnitt mit der Prozedur INTERSECT_OPEN berechnet werden. Mit der Prozedur INTERSECT_READ_OBJECT werden die Verschnitt-Objekte gelesen.

Prozedur INTERSECT_OPEN ! [s type, s class, s class, ...][]

Beschreibung

Öffnet das Modul zwecks Berechnung des Verschnittes der definierten Klassen. Der <type> kann folgende Werte annehmen:

MAININTERSECTION

Die erste Klasse des Argumentes ist die Hauptklasse. Die weiteren Klassen sind Unterklassen.

Berechnet zu den Objekten der Hauptklasse die Verschnitt-Geometrien der Objekte der Unterklassen.

INTERSECTION

Berechnet zu den Objekten der definierten Klassen die Verschnittgeometrien. Die definierten Klassen sind gleichberechtigt.

INTERSECT_OPEN wird von RUN1 automatisch aufgerufen.

Die Objekte der Klassen werden mit der Prozedur INTERSECT_WRITE_OBJECT3 für die Berechnung in das Modul geschrieben.

Beispiel

'MAININTERSECTION,Liegenschaften_Area,BoFlaeche_Area' INTERSECT_OPEN

Prozedur	INTERSECT_READ_OBJECT ! [][b status]
Beschreibung	Liest das nächste IN-Objekt gemäss Objektmodell. `INTERSECT_READ_OBJECT` wird von RUN1 automatisch aufgerufen.
Beispiel	INTERSECT_READ_OBJECT [TRUE]

Prozedur	INTERSECT_CLOSE ! [][]
Beschreibung	Schliesst den Modul. Nach dem Schliessen kann mit `INTERSECT_OPEN` mit den im Modul enthaltenen Objekten eine neue Berechnung durchgeführt werden. `INTERSECT_CLOSE` wird von RUN1 automatisch aufgerufen.
Beispiel	INTERSECT_CLOSE

Prozedur	INTERSECT_GROUP_CLASS2 ! s class, s groupkeyattr
Beschreibung	Beim Lesen der Verschnittgeometrien wird im IN-Objekt jede Unterklasse mit einer Liste der Teilgeometrien zur Hauptgeometrie gelesen. Mit dieser Methode können die Teilgeometrien der Unterklassen nach dem Wert eines Attributes `groupkeyattr` gruppiert werden. Siehe dazu auch das Objektmodell.
Beispiel	... => INTERSECT_GROUP_CLASS2,Bodenbedeckung_Area,Art_TXT

3.9. Skriptbeispiel

! Diese ICS Konfiguration zeigt alle von intersect.mod
! berechnetern Objekte in der .log Datei an.

|LICENSE \license\iltools.lic

MAP USER_INPUT1
   DIALOG => FILE
   MESSAGE => 'Enter .itf Input File'
   FILE_FILTER => itf
   FILE_EXISTS => TRUE
   OPT => input
END_MAP

MAP ILIN_PARAM
   INTERLIS_DEF    => \models\DM01AVCH24D.ili
   STATISTICS      => ON
   ENUM_TO_TEXT    => ON
   CALC_SURFACE    => ON
END_MAP

MAP ILIN_TOPO
   Bodenbedeckung,BoFlaeche_Geometrie => AREA
   Liegenschaften,Liegenschaft_Geometrie => AREA
END_MAP

MAP INTERSECT_PARAM
   STATISTICS  => ON
END_MAP

MAP INPUT_SOURCES

   I1 => ILTOPO,OPT.input

   S1 => INTERSECT,MAININTERSECTION,Liegenschaft_Area,BoFlaeche_Area,EOFlaechenelement,EOLinienelement,EOPunktelement

END_MAP

MAP INOUT

   I1                                  => IN.TOPIC,IN.TABLE
   I1,Bodenbedeckung,BoFlaeche_Area    => INTERSECT_WRITE_OBJECT3,IN.TABLE,IN.GEOM,IN
   I1,Einzelobjekte,Flaechenelement    => INTERSECT_WRITE_OBJECT3,EOFlaechenelement,IN.Geometrie,IN
   I1,Einzelobjekte,Linienelement      => INTERSECT_WRITE_OBJECT3,EOLinienelement,IN.Geometrie,IN
   I1,Einzelobjekte,Punktelement       => INTERSECT_WRITE_OBJECT3,EOPunktelement,IN.Geometrie,IN

   I1,Liegenschaften,Liegenschaft_Area => INTERSECT_WRITE_OBJECT3,IN.TABLE,IN.GEOM,IN
   I1,*                                => OFF

   S1 => DISPLAY_OBJECT1,IN

END_MAP

MAP MACRO
END_MAP

|INCL \script\iltopo.mod
|INCL \script\intersect.mod
|INCL \script\run1.prg
