Das Geometrie-Bereinigungsverfahren der Methode
ICS.GEOM_CLEAN der Klasse ICS wird an
dieser Stelle näher beschrieben.
Bei den ESRI-Schnittstellen kann bei Bedarf auch eine Bereinigung der
Geometrien mit ESRI-Methoden aus ArcObjects angewendet werden. Die
Bereinigung erfolgt dabei mit der Methode
ESRI.GEOM_SIMPLIFY. Zur Anwendung dieser Methode siehe
mehr bei den Output-Modulen der ESRI-Schnittstellen.

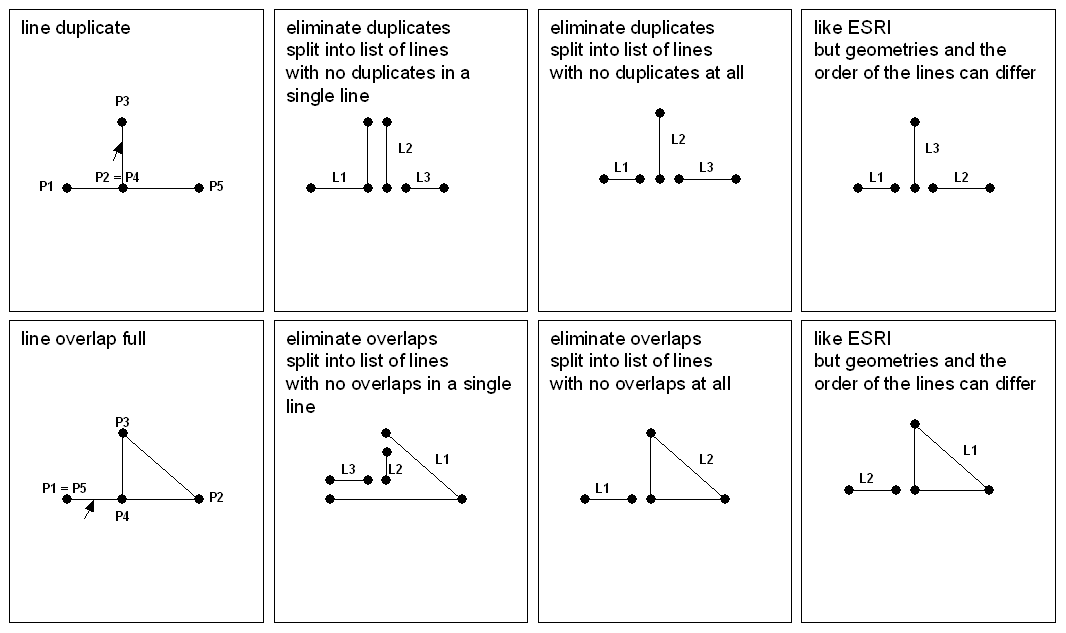

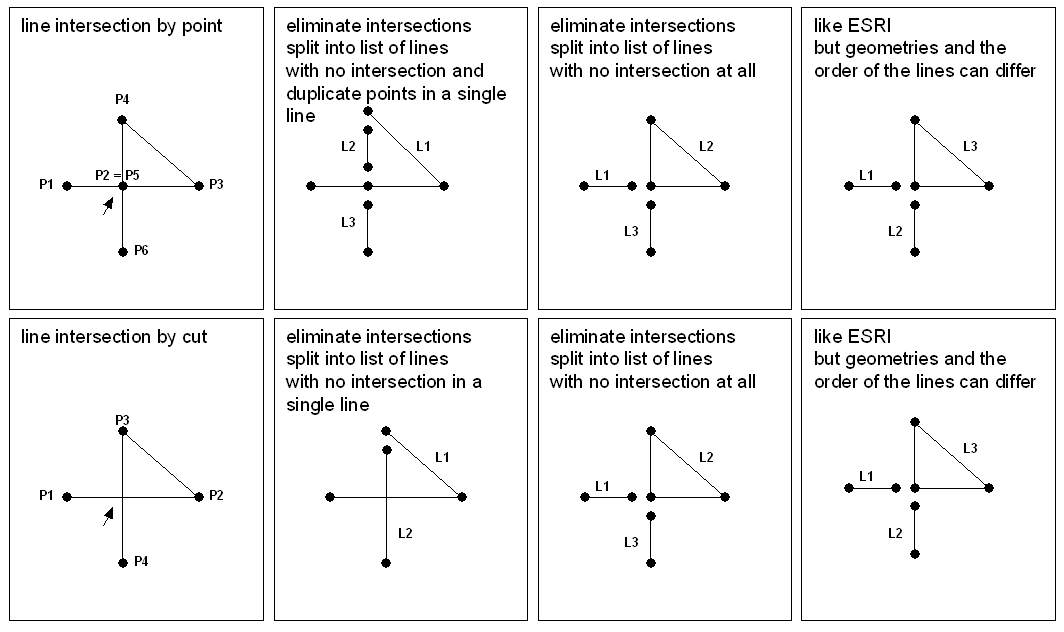

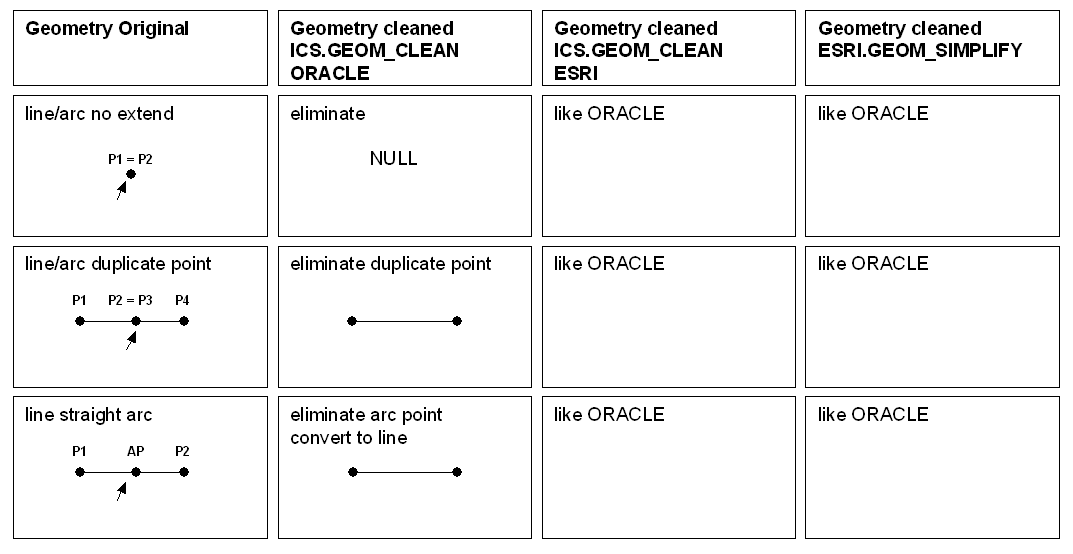

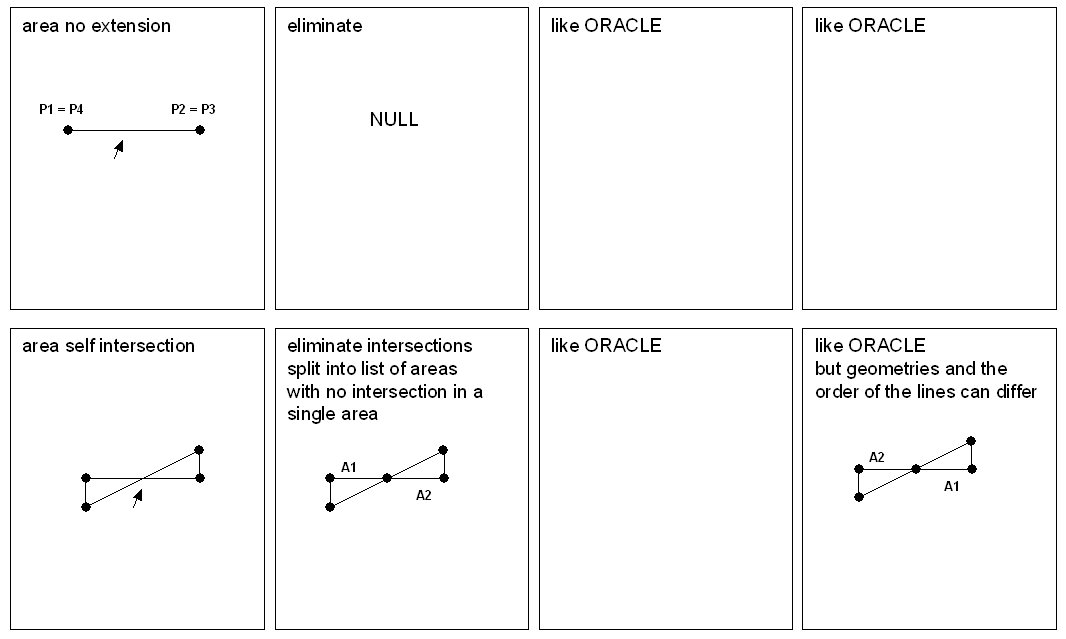

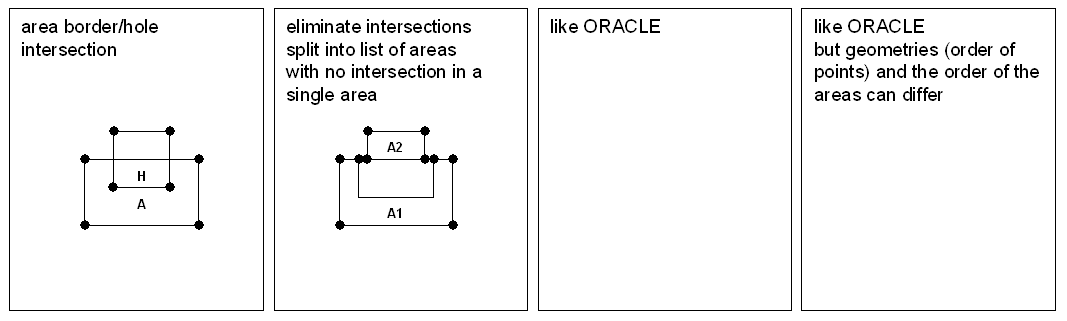

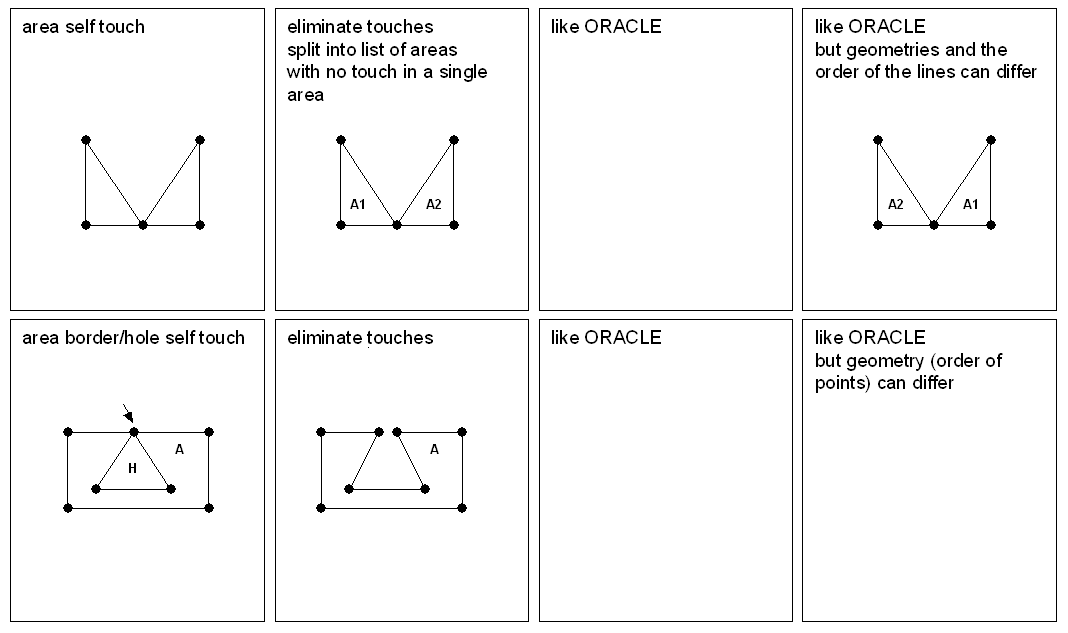

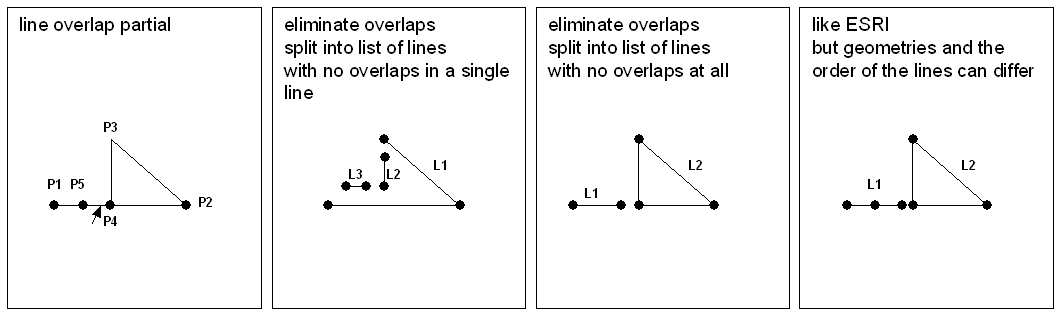

Grafische Übersicht über das Bereinigungsverfahren der Geometrien.
Textuelle Übersicht über die von den Systemen akzeptierten Geometrien
Geometry | Case | Oracle | ESRI |
line | no extension | not valid | not valid |
line | duplicate point | not valid | not valid |
line | straight arc | not valid | not valid |
line | self intersecition | valid | not valid |
line | line segment duplicate | valid | not valid |
line | line segment overlap | valid | not valid |
list of lines | single line, see cases of line | see line | see line |
list of lines | intersection of two single lines | valid | not valid |
list of lines | duplicates of two single lines | valid | not valid |
list of lines | overlaps of two single lines | valid | not valid |
area | no extension | not valid | not valid |
area | self intersection | not valid | not valid |
area | self touch | not valid | not valid |
area | border/hole touch | not valid | not valid |
area | border/hole intersection | not valid | not valid |
list of area | single area, see cases of area | see area | see area |
list of area | intersection of two single areas | valid | not valid |
list of area | duplicates of two single areas | valid | not valid |
list of area | overlaps of two single areas | valid | not valid |
Anmerkungen zu den Methoden
| Methode | ICS.GEOM_CLEAN System ORACLE |
| Die Methode ist ein Implementation der infoGrips GmbH. Die Methode bereinigt eine Geometrie so, dass die Oracle Geometrie Validierungsfunktion SDO_GEOM.VALIDATE_GEOMETRY die Geometrie als gültig interpretiert. Die Bereinigung führt auch Bereinigungen durch, die für Oracle nicht zwingend sind, zum Beispiel Selfintersections von Linien. Es kann Sonderfälle von Geometrien geben, die gar nicht bereinigt werden können, weil die Art der Bereinigung nicht definiert ist oder bei denen die Bereinigung nicht die erwarteten Resultate liefert. |
| Methode | ICS.GEOM_CLEAN System ESRI |
Die Methode ist ein Implementation
der infoGrips GmbH. Die Methode bereinigt eine Geometrie so,
dass die ESRI Geometrie Validierungsfunktion Check Geometry die
Geometrie als gültig interpretiert. Eine genaue
Spezifikationen, ob eine Geometrie gültig ist oder nicht,
existiert nicht. Zum Teil verlangt Check Geometry die
Einhaltung einer genauen Reihenfolge von Punkten, Linien oder
Flächen. Diese Vorgaben kann die Funktion nicht alle erfüllen,
weil diese unbekannt sind. Darum empfehlen wir die Daten mit
der Funktion ESRI.GEOM_SIMPLIFY zu
bereinigen, falls die Daten für die Anwendung unter einem
ESRI-Produkt bestimmt sind. Es kann Sonderfälle von Geometrien
geben, die gar nicht bereinigt werden können, weil die Art der
Bereinigung nicht definiert ist oder bei denen die Bereinigung
nicht die erwarteten Resultate liefert. |
| Methode | ESRI.GEOM_SIMPLIFY |
| Die Methode ist im ICS implementiert und basiert auf der Funktion Simplify von ESRI-ArcObjects. Das heisst, die Bereining der Geometrie erfolgt über eine Funktion von ESRI. Die Methode bedingt, dass ein lizenziertes ESRI-Produkt auf der Maschine existiert auf der die Methode angewendet wird. |
